房屋建筑結構圖紙測繪的主要步驟
現場建筑結構圖紙測繪一般首先測繪建筑圖，然后在建筑圖基礎上測繪結構圖。現場采用鋼卷尺和激光測距儀量測主要軸線間距、墻體的具體位置以及門窗洞口的平面位置和尺寸，采用鋼卷尺量測墻體厚度及柱的截面尺寸等；采用激光測距儀和鋼卷尺量測樓層凈高和門窗洞口的高度；最終繪制房屋建筑測繪圖。
然后在房屋建筑圖紙測繪的基礎上，首先根據房屋的結構布置及傳力體系判別承重構件與非承重構件，對承重構件判別其材料類別。在此基礎上，對房屋承重墻、樓面梁、框架梁柱、樓（屋）面梁板等結構布置情況進行了現場實測。

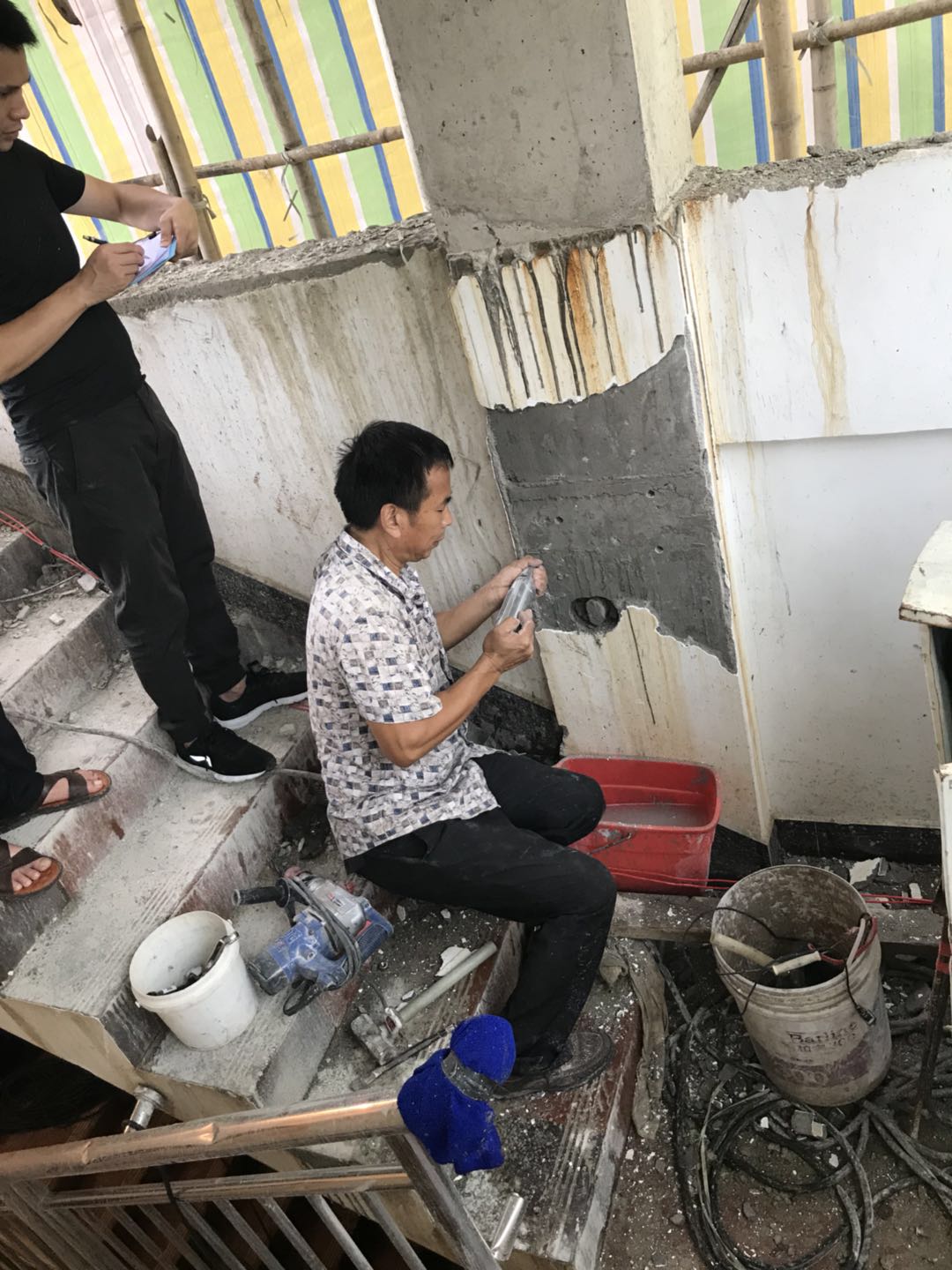

采用鋼卷尺和激光測距儀量測結構構件的平面位置及尺寸，采用鋼卷尺量測鋼筋混凝土梁板柱和鋼結構構件的截面尺寸、承重磚墻厚度以及磚柱截面尺寸。采用鋼筋探測儀對混凝土構件配筋分布情況進行檢測，并選取代表性的構件鑿去表面粉刷層及保護層，采用游標卡尺量測鋼筋直徑等。

房屋建筑結構圖紙測繪的主要成果
當完成現場房屋測繪工作，并整理好相應測量數據，隨后根據相關測量數據按照圖紙繪制要求繪制完成房屋建筑測繪圖和房屋結構測繪圖。
建筑測繪圖紙主要包括房屋建筑總平面圖、房屋建筑平面圖、房屋建筑立面圖、房屋建筑剖面圖。
結構測繪圖紙主要包括房屋結構平面布置圖、基礎平面布置圖、必要的節點詳圖等。
在完成房屋建筑結構圖紙測繪工作，提交建筑結構圖紙測繪圖后，后續房屋檢測鑒定以及房屋裝修改造和房屋管理便有了基礎數據和資料。因而房屋建筑結構測繪工作是比較基礎性內容，尤其是在房屋建筑結構圖紙缺失時，相關的房屋建筑結構測繪工作就顯得尤為重要
